 █ 中空樓板之設計研發

一、構造

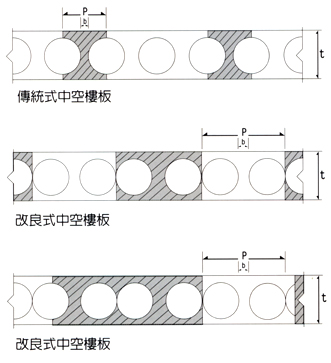

中空樓板係利用旋楞鋼管之優點作襯管,埋設在鋼筋混凝土樓板中,形成〝中空〞以除去呆荷重。並形成型樑或箱型樑之構造體。分有傳統式及改良式兩種類型。 中空樓板的諸多效益,為建築界眾所週知,但以往中空樓板(單管式I型樑)之平均厚度較大、重量較重, 僅能適用於單向肋樑式結構(One-Way Hollow Slub)為其缺點,本公司為解決此問題,以累積多年之經驗, 精心研究而創造出土木建築用之改良式中空樓板結構 ,可應用於單向及雙向中空板,更可大量地減少板樑荷重(約10%),大幅降低工程費用。




產品經SGS檢測




二、設計要求

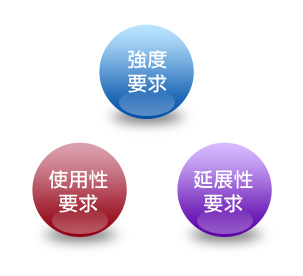

中空樓板之結構設計,必須滿足下述三種要求:

  1. 強度要求:使斷面具有足夠的抗彎、抗剪、抗扭及抗軸力之要求
  2. 使用性要求:使構材之撓度及裂縫寬度均在容許限度內
  3. 延展性要求:使構材具有足夠之延展性



三、工作辦法的基本假設

  1. 構材所產生之內力與外力呈平衡狀態
  2. 面在受力前後均為平面
  3. 中空管、鋼筋與周圍之混凝土均具相同應變
  4. 假設混凝土不承受拉應力
  5. 混凝土容許撓曲壓應力為0.45F'C
  6. 鋼筋容許拉應力fs
    (a)fy=2800-3500kg/cm者fs=1400kg/cm
    (b)fy>=4200kg/cm者fs=1700kg/cm
  7. 有關上敘述工作應力法的理論均依照中國土木水利工程學會出版的〝鋼筋混凝土設計手冊(工作應力法)〞





四、設計要點

  1. 肋樑寬度應注意施工振動器之工作度
  2. 肋樑所支承之大樑應配置適量之扭力筋
  3. 支承柱應考慮大樑之外加扭力
  4. 可考慮T型樑設計,但有開孔之部份需再以矩形樑檢核
  5. 有關詳細設計資料,本公司可配合提供協助
