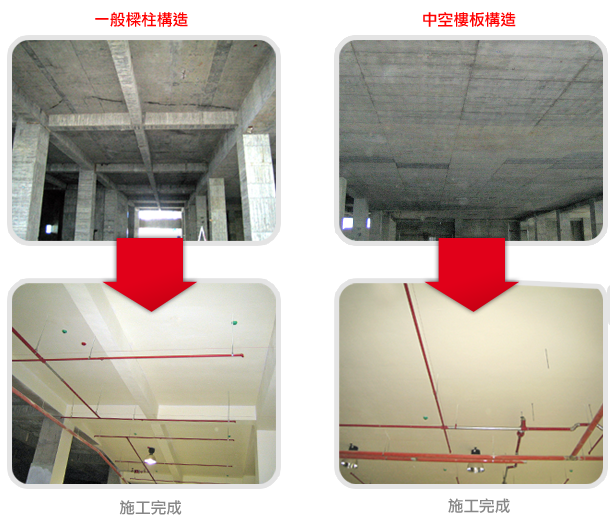

 █ 中空樓板與一般結構系統比較



系 統
(A)一般樑柱構造
(B)單向窄隔樑
(C)中空樓板
(D)格子樑
G1 (b×h)
(30-45)×(90-120)
(30-35)×(50-70)
(40-45)×(40-45)
(45-60)×(120-140)
G2 (b×h)
(24-30)×(40-60)
(30-45)×(60-70)
(30-50)×(50-70)
(30-45)×(50-70)
S,Hs,B
S=12-15
B=(20-30)×(60-70)
Hs=45-50
B=(15-25)×(60-70)
淨高400cm
280-310
330-340
350-355
330-340
C1(b×t)
(35-50)×(60-80)
(50-60)×(50-60)
(50-60)×(50-60)
(50-60)×(60-70)
C2(b×t)
(35-50)×(60-80)
(50-60)×(50-60)
(50-60)×(50-60)
(50-60)×(60-80)
施工難易度
易(一般施工法)
難(模板製作、樑配筋增加)
中等(配筋須配合鋼浪管)
難(模板、配筋、澆置混 凝土均難)
設計及分析難易度
單向分配應力,分析及設計較容易
單向分配應力,分析及設計較容易
中等(單向分配應力,分析容易,設計時須考慮 施工性)
雙向分配應力,分析較難 ,設計須考慮施工配合
施工品質要求
一般水準
稍 高
稍 高
模板及支撐要求
一般作法,大樑下須注意
模板數量多,支撐亦多
模板易做,支撐須謹慎設計配置(自重大)
模板數量多,支撐亦多
造價比較
跨距10m內比(B)小,10m以與(B)相差有限
跨度10m內比(A)高比(C)少 ,跨距10m-15m與(A)相近 比(C)少,15m以上與(C)相差有限
跨距12m內比(A)高15m以 上比(A)(B)略少
跨距12m內比(A)高比(C) 略少,跨距12m以上與(B) 相差有限
使用可能時機
工廠或低層辦公室,內部裝設冷氣,作天花, 而外觀需要或建物高度 可作高時
辦公大樓需要天花或不太需要重視美觀之建物
教室、大型集會堂、高層 大跨距建物,如辦公大樓、空調最好能做在鋼浪管 內
大型集會堂、辦公大樓、 建物大廳等,擬以格子樑 表現者

#.表內單位均為cm,尺寸假設以300psi混凝土,普通鋼筋概估,以長期應力為主,短期應力考慮。
▲.深度如有需要可與G1同。
※.造價是指結構體造價,不考慮裝修費用,建物設計高度相等,牆面高度亦視為相等,此項概做以本國現時材料工資為準。
●.為考慮配筋,深度須比(C)大。
◆.G1之鋼度須使產生之撓度很小,如此格樑才能雙向傳力,因此 G1之撓度,扭矩檢核均很重要。
★.考慮配筋施工性,斷面深度稍微加大。
